ZJK系列電器控制箱是為各類振動電機、振動機械配套使用的專用電器控制設備。主要使用于振動給料機、振動料斗、振動輸送機、振動篩、倉壁振動器等各類以振動電機為振動源的振動機械的停車制動控制；能有效的防止共振對設備及周圍建筑物的損壞，對于提高振動機械的使用性能和延長使用壽命具有良好的作用。
二、ZJK系列電器控制箱的特點：
1、起動迅速，制動平穩，制動時間可調。
2、具有短路、缺相、過載、零壓保護功能，動作靈敏可靠。
3、具有集中和機旁兩種操作方法轉換功能？蓪現遠距離操作控制，能與外部控制單元聯接，實現自動控制。
4、采用定點廠家先進電器原件，運行可靠，使用壽命長，內部結構合理，外形美觀。
5、品種多、規格全、可滿足0-15KW的單、雙臺振動電機的控制。
三、ZJK系列電器控制箱的使用條件：
電 源：-380V/50HZ三相四線
工作方式：連續和斷續
安裝方式：平行或垂直安裝
型號標志：
四、ZJK系列電器控制箱的工作原理：

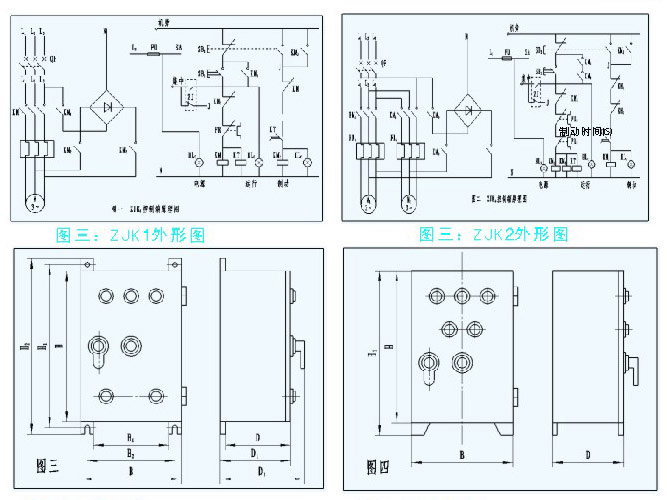

ZJK系列電器控制箱具有多功能控制功能，其工作原理參加圖一，圖二；
圖一為ZJK1控制箱工作原理圖，用于控制配用單臺振動電機的各種振動設備。
圖二為ZJK2型控制箱工作原理圖，用于控制配用雙臺振動電機的各種振動設備。
五、ZJK系列電器控制箱的使用方法：
（一）：選擇
開關SA置于機旁操作位置時
1、啟動：按下啟動按鈕SB1，運行接觸器吸合，信號燈HL1（綠色）亮，電機啟動結束，進入正常運轉。
2、停止：按下停止按鈕SB2，運行信號燈HL1熄滅，HL2亮，電機停止運轉進入制動狀態，經過時間繼電器KT延時2-5秒鐘斷開，制動結束，HL2滅。
3、電源指示：合上斷路器QF，則電源信號燈HL3（黃色）亮，電源失電，則電機自然停車，HL3滅。
4、制動時間調節：是從按下停止按鈕到電機停止運轉這段時間，根據振動電機功率大小而定，一般應使振動設備越過共振區，時間大約0-5秒。
（二）：選擇開關SA置于集中操作位置時
用戶可根據集中操作控制室（用戶）控制ZJ（用戶自備）來進行操作。
